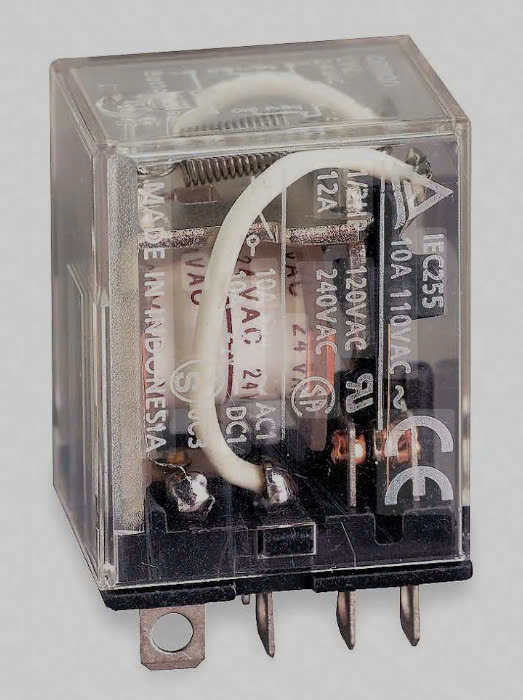

Rơ le mục đích chung (General Purpose Relays)
Về cơ bản, Rơ le là một thiết bị có các tiếp điểm đóng mở công tắc khi có tín hiệu đầu vào (điện áp hoặc dòng điện) được đưa vào cuộn dây
Phụ lục nội dung
Rơ le là gì?
Về cơ bản, Rơ le là một thiết bị có các tiếp điểm đóng mở công tắc khi có tín hiệu đầu vào (điện áp hoặc dòng điện) được đưa vào cuộn dây.
Ứng dụng cho Rơ le
Rơ le được sử dụng rộng rãi trong hầu hết các máy móc và thiết bị sử dụng điện.
Các loại Rơ le
Có hai loại rơ le chính: rơ le cơ học và rơ le trạng thái rắn.
Có nhiều loại rơ le cơ học (rơ le đa dụng).
Rơ le bản lề sử dụng cấu trúc phổ biến nhất.
Rơ le bản lề
Với rơle bản lề, phần ứng của nam châm điện quay quanh điểm tựa. Hành động này trực tiếp hoặc gián tiếp mở và đóng tiếp điểm.
Phân loại rơ le có tiếp điểm (Rơ le đa năng) theo ứng dụng như thể hiện trong bảng sau.
| Kiểu | Điểm | Rơ le thông thường | |
| Rơ le cho bảng điều khiển ・ Rơ le điều khiển ・ Rơ le I/O ・ Rơ le chốt, v.v. | Rơ le có từ 1 đến 4 cực chủ yếu được sử dụng cho chuỗi rơ le hoặc ứng dụng I/O . | MM(K), MK(S), MY, LY, G2R(S), G2RV, G7T, v.v. |  |
| Rơ le tích hợp ・ Rơ le công suất cao , v.v. | Rơ le tích hợp cho phép sử dụng dòng điện dẫn lên tới 40 A và được sử dụng để tích hợp vào các thiết bị, ví dụ như để BẬT nguồn điện tải. | G7Z, G7J, G7X, v.v. |  |
| Rơ le tiết kiệm công việc ・ Rơ le đầu cuối ・ Rơ le đầu cuối, v.v. | Rơ le tiết kiệm công việc có sẵn trong các đơn vị rơ le và chủ yếu được sử dụng cho các ứng dụng I/O cho bộ điều khiển lập trình khi cần giảm quy mô và tiết kiệm công việc. | G6D-F4B, G6B-4BND, v.v. |  |
| Rơ le cho các hoạt động đặc biệt ・Rơ le khóa , v.v. | Rơ le cho các hoạt động đặc biệt có sẵn dưới dạng rơ le hoặc bộ rơ le được chỉ định cho các ứng dụng cụ thể, chẳng hạn như hoạt động thay thế và hoạt động theo bước của máy bơm. | G4Q, G9B, MYA, v.v. |  |
| Rơ le cho PCB | Các rơ le chuyên dụng này được gắn trên PCB. | G5NB, G2RL, v.v. |  |
Cấu trúc và nguyên lý hoạt động
Rơ le mục đích chung truyền tín hiệu thông qua tác động cơ học.
Rơ le bản lề được hiển thị bên dưới làm ví dụ.
Rơ le bản lề chuyển đổi các tiếp điểm bằng chuyển động quay của cốt thép quanh điểm tựa.
Ví dụ: KHÔNG tiếp xúc (tạo tiếp xúc)
 | 1. Thiết bị đầu vào (công tắc) được BẬT. 2. Một dòng điện chạy đến nam châm (cuộn dây) để từ hóa lõi . 3. Từ tính làm cho phần ứng bị hút vào lõi . |
 | 4. Khi phần ứng bị hút vào lõi, tiếp điểm động chạm vào tiếp điểm cố định và đèn sáng. Lưu ý: Lúc này, lò xo nhả được kéo căng ra. |
 | 5. Thiết bị đầu vào (công tắc) được TẮT. 6. Dòng điện đến cuộn dây từ bị cắt, lực hút bị mất và lực của lò xo nhả đưa cốt máy trở về vị trí ban đầu. 7. Khi cốt máy trở về vị trí ban đầu, các tiếp điểm tách ra và đèn TẮT. |
Ví dụ ứng dụng:
Rơ le chốt (còn gọi là Rơ le lưỡng ổn hoặc Rơ le giữ)
Rơ le chốt từ: Rơ le chốt hai cuộn dây
Trạng thái thư giãn (sau khi thiết lập lại)
Pin không được kết nối với cuộn dây
Sơ đồ cho thấy rơle ở trạng thái thư giãn.
Các rơle này giống như rơle bản lề được mô tả trước đó ngoại trừ lõi , càng và phần ứng được làm từ vật liệu từ bán cứng và có ít nhất hai cuộn dây trong rơle.
Trạng thái hoạt động (Đặt)
Khi dòng điện chạy qua cuộn dây A, nam châm điện (làm bằng vật liệu bán cứng) bị từ hóa và phần ứng bị hút vào lõi.
Kết quả là, tiếp điểm chuyển động di chuyển ra khỏi tiếp điểm thường đóng (NC) (tắt) và tiếp xúc với tiếp điểm thường mở (NO) (bật).
Ở trạng thái thiết lập, từ thông dư trong vật liệu từ bán cứng (vật liệu có tính chất tương tự như nam châm vĩnh cửu) sẽ giữ cho phần ứng bị thu hút vào lõi ngay cả khi không còn dòng điện chạy qua cuộn dây A.
Trạng thái phát hành (Đặt lại) → Trạng thái thư giãn
Nếu một dòng điện được áp dụng cho cuộn dây B, được quấn theo hướng ngược lại với cuộn dây A, từ thông dư trong vật liệu từ bán cứng sẽ giảm và lực hút từ sẽ yếu đi. Sức mạnh của lò xo nhả sẽ trở nên mạnh hơn lực hút từ, do đó phần ứng sẽ nhả ra và rơle sẽ ở trạng thái thư giãn.
Khi phần ứng đã nhả ra, sẽ gần như không có từ thông dư trong vật liệu từ bán cứng.
Lưu ý:
Ngược lại với vật liệu từ cứng được sử dụng trong nam châm vĩnh cửu, vật liệu từ bán cứng cần ít năng lượng hơn để từ hóa và khử từ
Dòng Rơ le
Có nhiều loại Rơ le đa năng để bạn có thể lựa chọn loại rơ le phù hợp với ứng dụng.
Các loại Rơ le (Ví dụ điển hình)
Các loại ổ cắm vuông (Ví dụ điển hình)
*Cũng có sẵn ổ cắm tròn.
